o la configuración de los Diseqc de esta antena es complicada si hacemos bien las cosas y nos fijámos por el esquema asi todo. Aunque comprendo que tambien hay que contar con todo lo necesatrio y que este tema que halla dado cordel debido a la cantidad de LNB que tiene instalados que presta a confundir de echo es un rollo a la hora de configurarlos todos pero antes es mejor que empecemos con lo mas sencillo para recordar y afianzar conocimientos sobre como lo hacemos desde lo mas sencillo hasta lo mas complicado ok?.

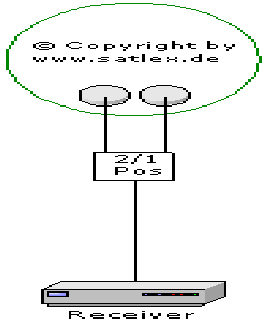

Empezando aquí en este esquema tenemos el llamado 2 en 1 ósea 1 plato dos LNB y ambos conmutados por un mismo diseqc a nuestro codificador instalación muy sencilla ya que es la mas usada por regla general.ósea una antena un diseqc 1,0 y partiendo de aquí veamos algunas de las otras combinaciones.
en 1 ahora bien veamos como poco a poco en los demás ejemplos se irán complicando la cosa pero no es nada que halla que volverse loco simplemente es cuestión de fijarse bien en los esquemas y lo que tenemos que utilizar realmente.
esta combinación es 4 posiciones en un solo usuario y así vamos a aumentando colocando en ocasiones los realys correspondientes de 12 volts
y bueno aquí les muestro como iría la combinación en caso de la antena tiroidal.
fíjense en la colocación del relay observen que aquí la cosa se empieza a complicar con la inclusión de otros elementos como son los switches o realis de 12 volts que son necesarios y bueno usted tendrá que estudiar bien este esquema a la hora de lanzarse pero de los cobardes se ha escrito poco no?
Y bueno ahora finalmente la configuración de la antena Frontier que seria la imagen que sigue a continuación realmente es un tinglado pero es la única forma de no crearnos un follón de madre a la hora de conmutar las disimiles señales de los LNB
