Amigos de la Antena.... aquí les va este amplificador de recepción para UHF tiene una ganancia de unos 20 db, lo cual resuelve gran parte del problema de la falta de señal, este amplificador también lo puede usar para amplificar señales de radio dentro de la misma gama de frecuencia.

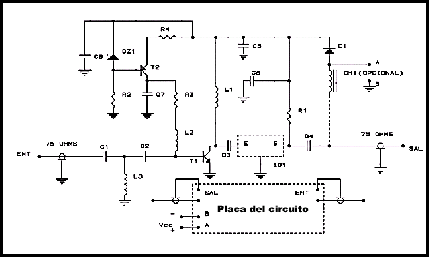

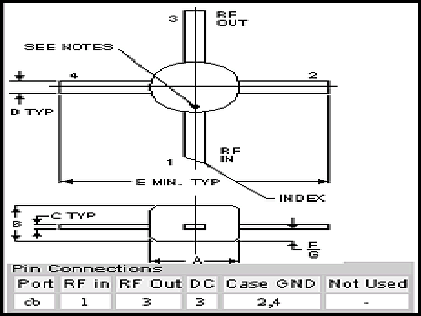

El circuito se divide en dos etapas T1 un amplificador de 2db de banda ancha que está polarizado en A-B y T2 es el encargado de facilitar la corriente necesaria para esta polarización la señal amplificada pasa a través de C3 a la entrada del segundo amplificador IC1 el cual produce una amplificación de 10 db. de ganancia, el condensador C4 aísla la señal de salida del cualquier nivel de continua que estuviese en el cable de bajada.
Si se instala el amplificador en la base de la antena se consigue mayor ganancia, para ello puede alimentar el amplificador de la siguiente forma, agregamos CH1 con lo cual es posible alimentar el circuito utilizando el mismo cable de bajada de la antena, ver figura A. si no deseamos realizarlo de esta forma se conectará directamente a la red y en ese caso ya no es necesario el CH1 ver figura B. ( en este segundo caso la ganancia es un poco menos). En la primera modalidad deberá alimentar el circuito con 15 vcc y en el segundo con 12 vcc, deberá utilizar una fuente estable, para ello podrá usar los conocidísimos IC, 7815 o 7812 para realizarla. ver esquema.
El amplificador tiene una impedancia de 75 ohmios y dado que la impedancia de la antena es de 300 ohmios, deberá realizar o adquirir un adaptador de impedancia de 300 a 75 ohmios, con un transformador simétrico, de los usados en antena de TV. No será necesario el adaptador si su aparato de TV. tiene entradas independientes de VHF y de UHF.
Recomendaciones: En caso de que la señal se sature por exceso de ganancia, podrá utilizar el circuito de la figura C que es un atenuador o bien disminuir el voltaje de la alimentación.
El adaptador de impedancias va entre la salida de antena y la entrada del amplificador.
BOBINAS:
L1 5 vueltas de alambre de 0,8 mm, diámetro interior 0,4 mm
L2 2 vueltas de alambre de 0,8 mm, diámetro interior 0,4 mm
L3 ½ espira de alambre de 0,1 mm, puede utilizar el terminal metálico sobrante de alguna resistencia o condensador
