viernes, 2 de octubre de 2009

amplificador para toda banda

Nuevo Amplificador Toda Banda

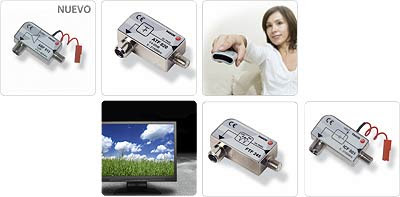

Fagor lanza el ABF 012, el nuevo amplificador toda banda que viene a completar la gama de accesorios enchufables blindados con conector F rápido para una instalación más cómoda y sencilla.

Estos accesorios presentan un diseño acodado para su colocación en espacios de reducido tamaño. Asimismo, son válidos para aplicaciones con señal de satélite, ya que su banda de frecuencia llega hasta 2150 MHZ.

El nuevo ABF 012 destaca por su nivel máx. de salida de 105 dBµV, su planitud en banda de 2 dB, la figura de ruido 3,5 dB y los 12 dB de ganancia.

No hay comentarios:

Publicar un comentario

Suscribirse a: Enviar comentarios (Atom)

Posicion del Sat Europeo

SATELITE	POS ORBI

Eurasiasat	42,0	º	E
Express A1R	40,0	º	E
Eutelsat Sesat	36,0	º	E
Eutelsat W4	36,0	º	E
Arabsat 2B	30,5	º	E
Eurobird 1	28,5	º	E
Astra 2D/2A	28,2	º	E
Arabsat 3A	26,0	º	E
Astra 3A	23,5	º	E
Eutelsat II F3	21,5	º	E
Astra 1B/1C/1E/1F/1G/1H/2C	19,2	º	E
Eutelsat W2	16,0	º	E
Hot Bird 1/2/3/4/5/6	13,0	º	E
Eutelsat W1	10,0	º	E
Eutelsat W3A	7,0	º	E
Sirius 3	5,0	º	E
Sirius 2	4,8	º	E
Intelsat 10-02	1,0	º	O
Atlantic Bird 3	5,0	º	O
Nitelsat 101/102	7,0	º	O
Telecom 2D	8,0	º	O
Atlantic Bird 2	8,0	º	O
Express 3A	11,0	º	O
Telstar 12	15,0	º	O
Intelsat 901	18,0	º	O
NSS 7	22,0	º	O
Intelsat 907	27,5	º	O
Hispasat 1C/1D	30,0	º	O
Telstar 11	37,5	º	O
PAS 3R	43,1	º	O

Glosario

Amerhis:

Sistema de procesado a bordo para comunicaciones multimedia embarcado en el satélite Amazonas 1. Permite la interconexión entre usuarios con un único salto realizándose la multiplexación de la señal a bordo del satélite, lo que reduce el costo de los equipos en tierra, con mejor aprovechamiento de los recursos espectrales de potencia a bordo del satélite.

Banda BSS (Broadcast Satellite Service):

Frecuencias para servicios de radiodifusión por satélite. En Europa, estas frecuencias comprenden la sub-banda de 10,7 a 11,7 GHz para recepción y 17,3 a 18,1 para transmisión.

Banda C:

Banda de frecuencias de 3,7 a 4,2 GHz para recepción. Para transmisión, de 5,925 a 6,425 Ghz.

Banda Ku:

Esta gama, utilizada por la televisión y la radio, se extiende de 10,70 a 12,75 GHz en recepción y de 12.75 a 14.50 GHz para transmisión. Es la banda más extendida en Europa, teniendo en cuenta el pequeño tamaño de las parabólicas necesarias para su recepción. Se subdivide en sub-bandas: Télécom, DBS y otras.

Canal:

Medio físico por el que se transmite una señal específica. El ancho de banda de un canal de televisión es, por ejemplo, de 6 MHz, en los Estados Unidos y de 8 MHz, en Europa para el cable y la recepción herziana. En los satélites, éste puede llegar a un total de 27, 36 ó 72 MHz.

CATV (Cable Television):

Expresión inglesa para designar Televisión por Cable.

DBS (Direct Broadcasting Satellite):

Inicialmente, se refería a los satélites de la banda Ku que utilizan tubos de dimensión de potencia muy fuerte, como TDF, TV Sat y Tele X. DBS también designa la porción de banda Ku comprendida entre 11,7 y 12,5 GHz, cualquiera que sea el satélite utilizado.

Derecho de Aterrizaje:

Licencia que se otorga a los operadores de servicios satelitales.

Decodificador:

Equipo que, en conjunción con una tarjeta inteligente, permite al usuario el acceso al servicio. En el caso de la recepción digital, el descodificador se encuentra integrado en el receptor (IRD).

Digital:

Sistema en el que la información se procesa por impulsos eléctricos de "on-off" (conexión-desconexión), "high-low" (alto-bajo) ó "1-0", en lugar de señales o estados en constante variación como sucede con los sistemas analógicos.

DTH (Direct To Home):

Se refiere a la transmisión de señales de radio desde un satélite directamente al domicilio del usuario, por medio de una antena parabólica de pequeño tamaño. El servicio DTH más popular es la televisión por satélite.

DVB (Digital Video Broadcasting):

Es una especificación europea de emisión digital para televisión, asociada al formato de compresión MPEG-2.

Frecuencia:

Número de oscilaciones producidas por unidad de tiempo. La frecuencia evalúa el número de veces que este fenómeno se produce en un intervalo dado. Las transmisiones por satélite se hacen en gigahercios (GHz), es decir, con radiaciones electromagnéticas que oscilan miles de millones de veces por segundo.

Gigahercios (GHz):

Unidad de medida habitual para las frecuencias de emisión de los satélites.Equivale a mil millones de ciclos por segundo, Herzio (Hz).

G/T:

Relación entre la ganancia y la temperatura de ruido de un sistema de recepción. Su valor es un factor influyente en la calidad de la recepción.

LMDS (Local Multipoint Distribution System):

LMDS es una tecnología de radio que ha sido desarrollada para el acceso local inalámbrico de banda ancha. Permite acceder a servicios de voz, datos, Internet y vídeo. Usa la banda de radio de 25 GHz (o superiores).

MMDS (Microwave Multipoint Distribution System):

Es el wireless cable o cable sin hilos. Sistema de difusión terrestre que utiliza la banda de 2,5 a 2,7 GHz. La difusión MMDS puede ser analógica (Pal, Secam, NTSC) o digital. Es muy habitual en algunos países, especialmente del continente africano.

Multiplex:

Es la señal que reagrupa un conjunto de programas comprimidos y difundidos simultáneamente en una misma frecuencia.

Plataforma:

También llamado Módulo de Servicios, es la encargada de mantener operativos los satélites en su posición orbital durante su vida útil.

Plataforma de banda ancha:

Sistema que integra una infraestructura terrestre o HUB, el satélite y terminales VSAT (Very Small Aperture Terminal) para poder dar servicios IP como el acceso a Internet, videoconferencia, VoIP..., en las coberturas intrínsecas del satélite.

PIRE (Potencia Isotrópica Radiada Equivalente):

Potencia equivalente a la radiada por una antena que emite en todas direcciones. Resulta de la potencia del transmisor y de la ganancia de la antena. La pire se expresa en dBW (decibelio/Watios). Su valor es un factor influyente en la calidad de la recepción.

QPSK (Quaternary Phase Shift Keying):

Es un método de modulación utilizado para las emisiones digitales por satélite. La información está en la fase de la señal modulada, en cuatro estados.

Red de Banda Ancha:

Red de transmisión de datos a alta velocidad en la que dos o más señales pueden compartir el mismo medio de transmisión. Según la recomendación I.113 de ITU-T, el sector de estandarización de la Unión Internaconal de Telecomunicaciones, la banda ancha comprende a las técnicas capaces de transmitir más rápido que un acceso primario de ISDN, sea éste a 1.5 ó 2 Mbps. Aunque según convenciones políticas y de proveedores de servicios de Internet, velocidades de 256 Kbps también se comercializan como de banda ancha.

RDSI (Red Digital de Servicios Integrados):

Combina servicios digitales de voz y datos a través de la red en un solo medio. Hace posible ofrecer ambos servicios a través de un solo "cable".El canal básico es de 64 Kbit/s.

SNG (Satellite News Gathering):

Estaciones transportables para acceder a los satélites.

TCP / IP (Transmission Control Protocol / Internet Protocol):

Protocolos en los que se basa Internet. El primero se encarga de dividir la información en paquetes en origen, para luego recomponerla en destino, mientras que el segundo se responsabiliza de dirigirla adecuadamente a través de la red.

TDMA (Acceso Múltiple por División en el Tiempo):

Las técnicas a través de las cuales un transpondedor puede ser compartido entre varias estaciones. En el TDMA a cada usuario se le asigna todo el ancho de banda disponible, pero sólo durante un periodo de tiempo limitado que se repite periódicamente.

TDT:

Televisión Digital Terrestre.

Transpondedor:

Reemisor embarcado a bordo de los satélites, cuya función es retransmitir las señales recibidas desde la estación de subida hacia un lugar de la Tierra. Se le asocia a una o varias antenas de emisión, que determinan, por su forma y orientación, la potencia y la zona de cobertura del haz emitido.

UHF:

Abreviación del término inglés Ultra High Frequencies, utilizada para designar la banda de frecuencias comprendidas entre 300 y 3000 MHz. Se corresponden a los canales de televisión europea del 21 al 69.

VHF:

Abreviación del término inglés Very High Frequencies, utilizada para designar la banda de frecuencias comprendidas entre 30 y 300 MHz. En Europa, se refieren a las bandas I y III, para televisión, y II para FM.

VSAT (Very Small Aperture Terminal):

Terminal con una antena de tamaño reducido. (de 0'9 a 2'4m)

Compruebe aqui primero

El tamaño de la antena necesario para la recepción de los satelites va en función de la potencia de los haces que “iluminan” el suelo (Pire), que se explica en dBW, y de la dirección de estos. A mayor diámetro de la antena, mejor recepción. Las correspondencias entre Pire y tamaño de la antena se detallan en el cuadro:

Potencia – Diámetro

35 dBW 300 cm

36 dBW 240 cm

37 dBW 180 cm

38 dBW 150 cm

39 dBW 135 cm

40 dBW 120 cm

41 dBW 120 cm

42 dBW 110 cm

43 dBW 99 cm

44 dBW 90 cm

45 dBW 90 cm

46 dBW 80 cm

47 dBW 75 cm

48 dBW 60 cm

49 dBW 60 cm

50 dBW 60 cm

51 dBW 55 cm

52 dBW 50 cm

Por lo tanto es mejor instalar una antena un poco mayor que la recomendada por los fabricantes con el tamaño justo. Así, no tendremos problemas de recepción en caso de mal tiempo. Incluso si algunos radiodifusores recomiendan antenas pequeñas para la recepción de sus señales, y especialmente en el caso de los satélites más potentes que emiten canales digitales (50 cm.

De diámetro de antena para la recepción de un satélite con un Pire de 50 dBW), es mejor elegir antenas con algunos centímetros de más. De todos modos, lo recomendable es “cuanto mayor sea la antena, mejor sea la recepción” porque una recepción defectuosa causada por una antena demasiado pequeña no tiene solución. Sobre este tema ofrecemos mas detalles en las secciones dedicadas al material de recepción.

Las zonas de cobertura (footprints, en Ingles) de los haces de los diferentes satélites están detalladas en las siguientes paginas. Estas nos permiten una perfecta identificación de las características técnicas de su difusión, es decir, los limites de los territorios por los haces y el degradado de potencia de estos últimos. Para facilitar la identificación de la potencia de emisión de los satélites.

Algunos satélites pueden modificar la dirección de sus haces por lo que estos mapas son puramente indicativos.

Consulte su pajaro en el Cinturon de Clark

Para la zona « América » aparecerá la lista de todos los satélites que se encuentran entre los 150° Oeste y los 61,5° Oeste.
Para la zona « Atlántico » aparecerá la lista de todos los satélites que se encuentran entre los 5° Oeste y los 60° Oeste.
Para la zona « Europa/Africa » aparecerá la lista de todos los satélites que se encuentran entre los 4°Oeste y los 68,5° Este.
Para la zona « Asia/Pacifico » aparecerá la lista de todos los satélites que se encuentran entre los 75° Este y los 180° Este.
